S-24, SN-24, S-24C (TG‑8024 - TG‑8524)

S-24, 12’ x 14’, Blanc doux​S-24, 12’ x 14’, Blanc doux​

  • Acier
  • Épaisseur : 2”
  • Couleurs : Blanc ou Blanc glacier​
  • 2 parois + polystyrène + endos de vinyl OU Non‑Isolée​
  • Design du panneau : Rainures profondes ​
  • Isolation : R-5.4 ou R-6.6

Important - Nom de produit

  • Le nom des modèles de portes de garage TG‑8024 et TG‑8524 a été remplacé par S‑24C.
  • Le modèle de porte de garage S‑24 et SN‑24 appartient à la série de produits Mid-America.

Garaga - Série de produits Mid-America

Caractéristiques et avantages​

Dessin technique des parois d’acier avec rainures profondes

A

Parois d’acier avec rainures profondes

  • Pour assurer une grande rigidité et une résistance supplémentaire à la flexion, les panneaux sont faits de rainures horizontales profondes de ½”, d’une largeur de 2” et disposées en alternance avec de plus fines rainures.

B

Isolant de polystyrène en option

  • Pour des économies énergétiques, un isolant de polystyrène protégé par une feuille de vinyle est disponible en option.
Dessin technique de la conception du panneau

C

Conception du panneau

  • Les rebords sont ourlés sur toute la longueur de la section pour plus de robustesse et une sécurité accrues.
Center and end stiles drawing

D

Renforts du centre et du bout

  • En plus d’avoir un rebord entièrement ourlé pour ajouter force et sécurité, tous les renforts sont préperforés avec des trous extrudés pour la fixation solide des pentures et des autres pièces de ferronnerie.
Homme du service à la clientèle

Notre service technique

Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

Notre service technique

Nous pouvons préparer un prix budgétaire pour vos projets ou ceux de vos clients.

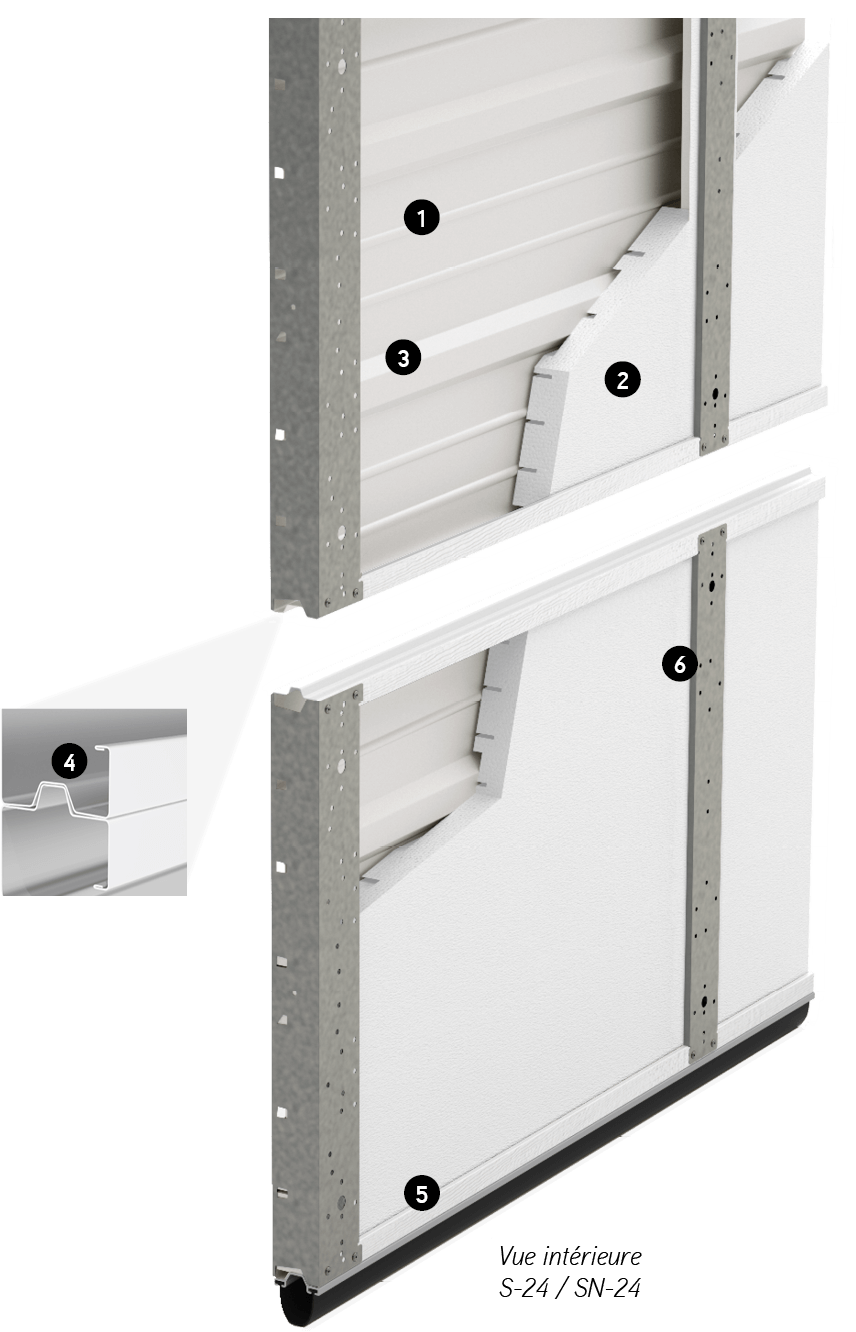

Construction du panneau

Construction du panneau des portes S-24, SN-24 et S-24C

1

Parois en acier galvanisé à chaud

  • Peinture à base de polyester fixée par cuisson. Peut être repeinte.
  • Résistant à la corrosion.
  S-24 SN-24 S-24C
Paroi extérieure en acier

Jauge 24

Jauge 25

Jauge 24

Fini extérieur

Lisse

Lisse

Grain de bois

S-24

Paroi extérieure en acier

Jauge 24

Fini extérieur

Lisse

SN-24

Paroi extérieure en acier

Jauge 25

Fini extérieur

Lisse

S-24C

Paroi extérieure en acier

Jauge 24

Fini extérieur

Grain de bois

2

Porte de 2” d’épaisseur (50 mm)

  • En option, isolant de polystyrène sans CFC protégé par une feuille de vinyle, assurant un facteur de résistance thermique de R‑5,4 (RSI 1,0 ou k=1,000 W/m2K) pour la S‑24 et la SN‑24 et de R‑6,6 (RSI 1,2 ou k=0,860 W/m2K) pour la S‑24C.

3

Panneaux faits de rainures profondes de ½” (13 mm) et d’une largeur de 2” (50 mm), ce qui fournit plus de robustesse à la porte.

4

Joints entre les sections de type « mâle-femelle » qui s’emboitent parfaitement.

5

Coupe-froid de bas de porte

S-24 et SN-24 : continu de type astragale, composé d’un profilé de vinyle flexible en forme de « U ». Il est maintenu en place par un dispositif de retenue en aluminium pour la S‑24 et en vinyl pour la SN‑24.

S-24C: continu en PVC, composé d’un profilé en forme de « U » et d’un flexible semi‑tubulaire.

6

Renforts verticaux centraux

S-24 et SN-24: en acier galvanisé de jauge 18 pour fournir une base solide à la fixation des pentures et les trous préperforés aident à fixer les pentures et le système de renfort. Un rebord est ourlé pour augmenter la robustesse du panneau.

S-24C: en acier galvanisé de jauge 20 fixés par un procédé de clinchage (Tog‑L‑Lock®), sans soudure ou pose de rivets, aux endroits requis pour le vissage des pentures.

Poids des portes :

  S-24 SN-24 S-24C
Isolée

1,59 lb/pi2

(7,8 kg/m2)

1,50 lb/pi2

(7,3 kg/m2)

1,42 lb/pi2

(6,9 kg/m2)

Non isolée

1,44 lb/pi2

(7,0 kg/m2)

1,34 lb/pi2

(6,5 kg/m2)

1,28 lb/pi2

(6,2 kg/m2)

S-24

Isolée

1,59 lb/pi2

(7,8 kg/m2)

Non isolée

1,44 lb/pi2

(7,0 kg/m2)

SN-24

Isolée

1,50 lb/pi2

(7,3 kg/m2)

Non isolée

1,34 lb/pi2

(6,5 kg/m2)

S-24C

Isolée

1,42 lb/pi2

(6,9 kg/m2)

Non isolée

1,28 lb/pi2

(6,2 kg/m2)

Design du panneau

Design du panneau S-24, SN-24, S-24C

Rainures profondes
1⁄2” de profondeur, 2” de largeur

Dimensions

  S-24 SN-24 S-24C
Largeurs

Au pouce (25 mm)

De 5' à 30'2"

(1,2 m à 9,2 m)

De 5' à 20'2"

(1,2 m à 6,1 m)

De 5' à 24'2"

(1,5 m à 7,3 m)

Hauteurs

Au 3 pouces (76 mm)

De 6' à 22'

(1,8 m à 6,7 m)

De 6' à 14'

(1,8 m à 4,3 m)

De 8' à 18'

(2,4 m à 5,5 m)

Dimensions

S-24

Largeurs

Au pouce (25 mm)

De 4' à 30'2"

(1,2 m à 9,2 m)

Hauteurs

Au 3 pouces (76 mm)

De 6' à 22'

(1,8 m à 6,7 m)

SN-24

Largeurs

Au pouce (25 mm)

De 4' à 20'2"

(1,2 m à 6,1 m)

Hauteurs

Au 3 pouces (76 mm)

De 6' à 14'

(1,8 m à 4,3 m)

S-24C

Largeurs

Au pouce (25 mm)

De 5' à 24'2"

(1,5 m à 7,3 m)

Hauteurs

Au 3 pouces (76 mm)

De 8' à 18'

(2,4 m à 5,5 m)

Garantie (Limitée)

1 an contre tout défaut de fabrication.​

Couleurs

S-24 et SN-24

Échantillon Blanc

Blanc

S-24C

Échantillon Blanc  glacier

Blanc glacier

Notez que la précision des couleurs sur le site web peut varier selon la calibration de votre écran. Pour un aperçu de l'apparence exacte des couleurs, communiquez avec un détaillant Garaga pour recevoir un échantillon.

Fenestration

S-24 et SN-24 Fenêtres Standard

S-24 and SN-24 Standard windows

Format

24" x 6" (610 mm x 152 mm) ou

25" x 13" (635 mm x 330 mm)

Verre

  • Verre double (thermo) de ½" : Clair
  • Verre simple de 1⁄8": Clair

Couleur du cadre

Noir

S-24C Fenêtres Standard

S-24C Standard windows

Format

21" x 13" (533 mm x 330 mm)

Verre

  • Verre simple de 1⁄8": Clair ou Satiné

Couleur du cadre

Blanc

S-24 | SN-24 | S-24C

Ferronnerie

Pour tous les détails, communiquez avec votre distributeur Garaga.​
